英特尔(INTEL)无极4福利宣布推出首款新型“莱克菲
作者:无极4平台 来源:无极4平台 发布时间:2020-06-11

周三,无极4福利英特尔正式发布了两款“Lakefield”芯片,也就是9瓦的“英特尔混合技术的英特尔核心处理器”,这款芯片将会在轻薄的个人电脑上展示,比如即将发布的三星Galaxy Book S。

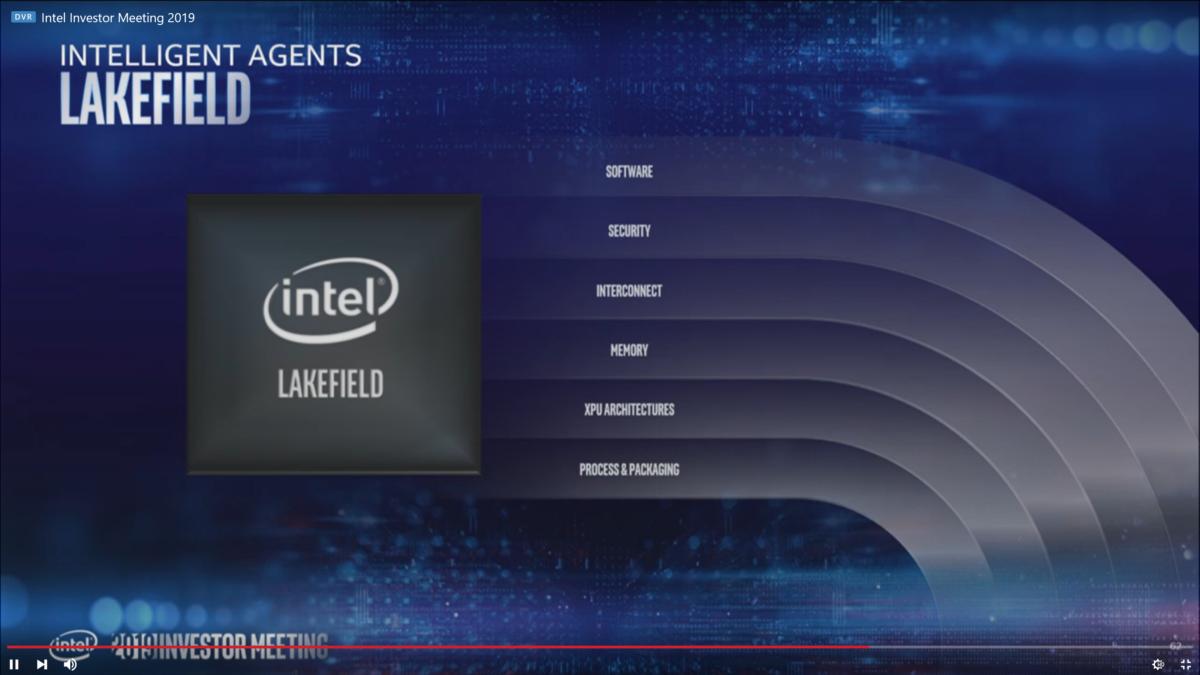

英特尔的Lakefield(最初于2019年1月宣布)是一种全新的产品:一种混合芯片,当性能需要时具有核心级核心,当电池寿命优先考虑时具有低功耗atom级核心。是的,它们确实很奇怪:每个都有5个核(和5个线程),而不是4个或6个。
英特尔新推出的两款Lakefield芯片分别为1.4GHz Core i5-L16G7和0.8GHz Core i3-L13G4, TDP均为7W。英特尔表示,采用英特尔混合技术的英特尔核心处理器将用于最薄和最轻的设计,包括单屏、双屏和可折叠设备。(雷克菲尔德的包装尺寸为12x12x1mm。)莱克菲尔德只发布了两款设备:6月份即将上市的Galaxy Book S,以及可折叠的联想ThinkPad X1。
“英特尔酷睿处理器与英特尔混合动力技术的试金石是英特尔的愿景推进个人电脑行业以一种经验方法设计架构和IPs的硅与一个独特的组合,”Chris Walker说,英特尔公司副总裁和总经理移动客户机平台上,在一份声明中说。“结合英特尔与合作伙伴深化的合作,这些处理器开启了未来各种创新设备的潜力。”
英特尔去年表示,无极4注册优惠莱克菲尔德将于2019年开始发货,因此冠状病毒的推出可能会延迟一些。
英特尔核心处理器与英特尔混合技术(Lakefield)规范
英特尔声称,与“琥珀湖”8代核心y系列芯片相比,莱克菲尔德提供的待机电量(非主动功耗)降低了91%。然而,就功率而言,莱克菲尔德并非英特尔最保守的设计。英特尔现有的“冰湖”y系列芯片功耗低至9瓦,而英特尔的第10代“彗星湖”y系列芯片功耗为7瓦,并可缩小至4.5瓦。英特尔表示,它的两个莱克菲尔德芯片也消耗7瓦,没有明显的选择来进一步降低其能耗。
英特尔在下面的这个小图表中展示了其新酷睿i5和i3处理器的规格和英特尔的混合技术。由于英特尔将直接向笔记本制造商销售这些芯片,该公司没有公布任何价格。
将“高性能”CPU内核与单独的低功耗CPU内核相结合是ARM多年来为全球智能手机提供动力的一种技术。但到目前为止,它选择的是偶数(通常是相同数量)的功率和性能核心。英特尔客户端计算集团英特尔(Intel)的高级产品经理拉姆•奈克(Ram Naik)表示,英特尔选择了不同的路线,选择了单一的“阳光湾”(Sunny Cove)核心和四个“Tremont”Atom核心。
“很明显,平衡动力和性能是非常重要的,我们达到了满足所有这些边界条件,无极4开户产品一个Sunny Cove核和四个Tremont核是最好的组合,”Naik说。
同样,Naik说,超线程被禁用是出于对能力的考虑。这里还做了更多的优化:到目前为止,Lakefield只适用于Windows 10,而不是Linux。奈克还表示,英特尔计划支持的也只是Windows 10,而不是Windows 10X。(Windows 10X最初是为双屏设备设计的,但微软后来重新支持单屏电脑,至少在最初是这样。)
还有另一个问题:因为Lakefield在包中堆叠了两个逻辑die和两层DRAM,所以Lakefield不需要连接到外部DRAM。但正如你从上面的规格中看到的,英特尔没有列出可用的内置内存。不过Naik表示,Lakefield将提供4GB和8GB DRAM选项,包括在包中,这将由第三方内存供应商提供。
英特尔并没有正式宣布莱克菲尔德的生产工艺。然而,根据该公司的介绍,我们知道I/O出现的地方有一个“base”die和一个10nm的“compute”die。英特尔当时表示,它可以使用更老、更便宜的22nm工艺作为基础芯片,包括I/O和英特尔的Wi-Fi - 6。然而,莱克菲尔德不包括对5G WWAN技术的支持。
